风机半实物仿真平台

 >> 概述

       风电机组半实物仿真试验平台V3.0是由湖南优利泰克自动化系统有限公司开发的一款针对MW级大型风力发电机组算法验证、风机主控系统整体测试、机组运行演示、机组实操培训及模拟风场搭建等的基础试验平台。其在对风机和风环境进行建模的基础上,输出和接收风机主控制器(PLC)仿真测试所需的所有I/O及通信物理信号,实现在实验室环境下1:1现场运行状态还原。

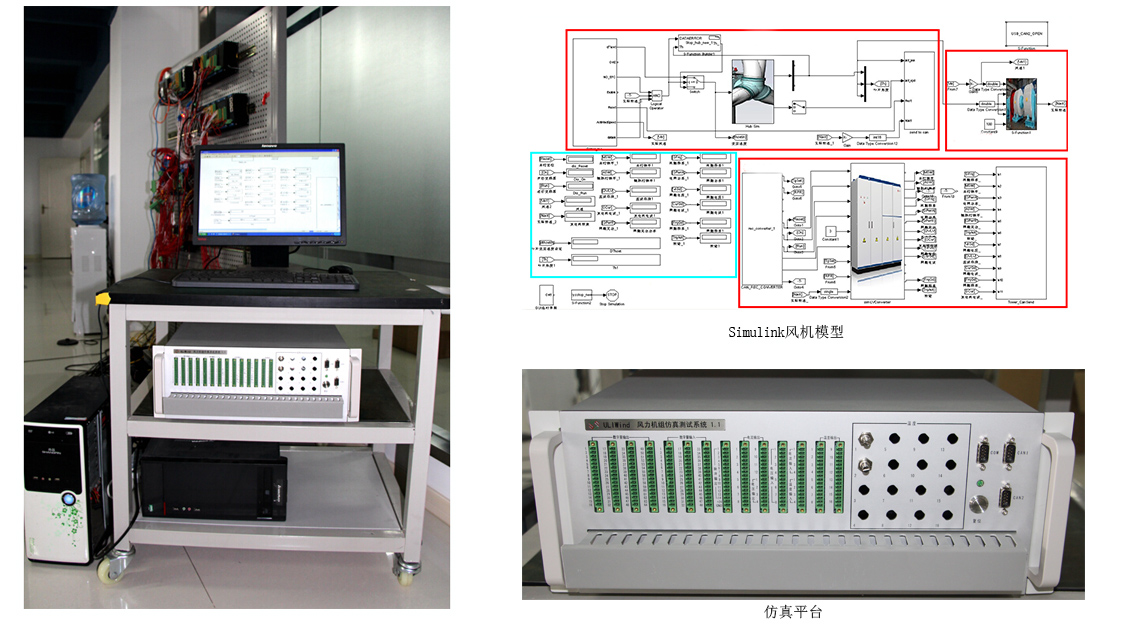

       风电机组半实物仿真试验平台由上位机仿真软件、信号模拟器、风机控制系统三部分组成。

 >> IO模拟器参数



接口
规格
支持通道数量
数字输入
低电平:-34 V ...+5 V

高电平
48

高电平:+15 V ...+34 V


数字输出
低电平:-34 V ...+5 V

高电平
64

高电平:+15 V ...+34 V


脉冲输出
24V DC
14
电压输入
±5V
8
电流输出
0~20mA
12
电压输出
±10V
4
温度输出
模拟PT100信号,手动可调
16
温度输入
PT100信号
4
电流输入
0~20mA
4
CAN口
CANopen协议支持
2
 >> 风机信号模拟器

       风机信号模拟器基于优利泰克PLC控制器组开发,能够产生输出风机运行过程中几乎所有的IO及通信信号,是整个半实物仿真平台的核心部分。支持用户二次开发定制,实现不同型号风机参数的匹配。

 >> 上位机仿真软件

       主要包括含轮毂模型、变频器模型、发电机模型的仿真后台软件及WEB前端监控界面。整个系统运行过程中,仿真部分通过信号模拟器实时地将产生的各项运行数据以实际物理信号(传感器、通信信号等)的方式传输到风机控制系统。

>> 人机交互HMI

       等同于风机现场的HMI软件,本半实物仿真系统包含一套用于模拟风电机组操作监控的本地HMI软件,该软件与功能及操作方式与现场软件基本相同。
